■ 概述

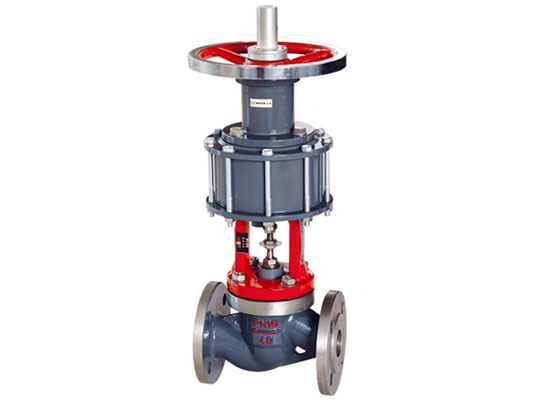

ZMQP氣動薄膜式切斷閥，由氣動薄膜多彈簧執行機構和控制閥門組成，閥體結構有單座、套筒和三通三種型式。

廣泛應用于石油、化工、冶金、電力、輕工、紡織等行業的自動化控制系統中。

■ 閥　體

型    式：直通鑄造球型閥、三通鑄造球型閥

公稱通徑：15、20、25、32、40、50、65、80、100、125、150、200mm

公稱壓力：PN1.6、4.0、6.4MPa

法蘭連接：JB/T79.1-94、79.2-94等

材    料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等

上 閥 蓋：標準型-17～+230℃、散熱型+230～+450℃、波紋管密封-40～+350℃

壓蓋型式：螺栓壓緊式

填    料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

■ 閥內組件

閥芯型式：單座柱塞型閥芯（單座）、壓力平衡式閥芯（套筒）、V型缺口閥芯（三通）

流量特性：快開

材    料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

■ 執行機構

型    式：多彈簧薄膜式執行機構

彈簧范圍：20～100（標準）、40-200、80-240、20-60、60-100KPa

膜片材料：丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布

供氣壓力：140～400KPa

氣源接口：RC1/4"

環境溫度：-30～+70℃

■ 閥作用型式

分氣關式(B)或氣開式(K)閥

■ 附件

電磁閥、空氣過濾減壓器、保位閥、行程開關等
