■ 概述

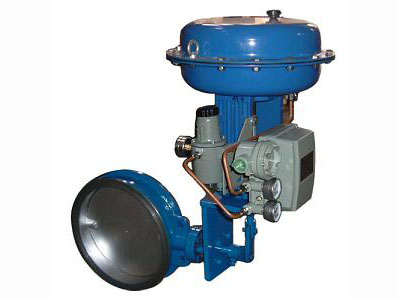

ZSCW氣動低負載調節蝶閥，由氣動活塞式執行機構和低負載蝶閥組成。

閥體采用鋼板焊接而成，按閥體結構分為開放型和后座型兩種型式。開放型為無閥座結構，因此泄漏量大，后座型是在開放型結構的基礎上增加了閥座，因而其泄漏量較開放型有較大改善。

主要適用于對低壓介質的流量、壓力控制。具有結構簡單、操作方便、重量輕等特點。

■ 閥體

型    式：扁平式鑄造閥體

公稱通徑：100～1400mm

公稱壓力：PN0.6MPa

法蘭標準：JB/T79.1-94、79.2-94等

材    料：鑄鋼、鑄不銹鋼

上 閥蓋：標準型：與閥體成一整體（DN600以下）；外部承接型（DN600以上）

壓蓋型式：螺栓壓緊式

填    料：石墨填料

使用溫度：鑄鋼閥體：-20～+425℃；鑄不銹鋼閥體：-45～+500℃

■ 閥內組件

閥芯型式：中心旋轉型（開放型、后座型）

蝶板材料：鑄鋼、不銹鋼

流量特性：近似等百分比

額定行程：全開60°或90°

■ 執行機構

型    式：DA、SR、AW、GT單作用、雙作用活塞式執行機構

供氣壓力：400～700KPa

氣源接口：G1/4〞、G1/8〞、G3/8〞、G1/2〞、

環境溫度：-30～+70℃

■ 閥作用型式

單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)

雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

■ 附件

定位器（HEP型、YT1000型）、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
