■ 概述

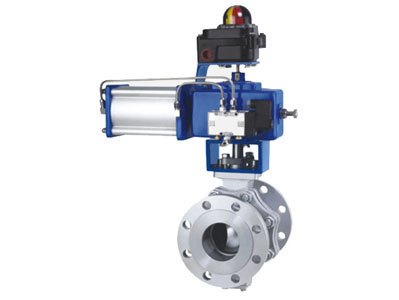

ZSHR氣動O型切斷球閥由氣動活塞式執行機構和O型球閥組成。DN15-200為浮動球式，DN250-300為固定球式結構。

該閥結構緊湊、體積小、重量輕、裝拆維修方便、流道通暢、流阻小、密封性能好。閥座采用撓性的唇緣結構，具有磨損補償和中腔自動泄壓作用，因而密封可靠，使用壽命長。

廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕工等行業。

■ 閥體

型    式：直通鑄造球型閥

公稱通徑：15、20、25、32、40、50、65、80、125、150、200、250、300、350、400mm

公稱壓力：PN1.6、2.5、4.0、6.4MPa

法蘭標準：JB/T79.1-94、79.2-94等

材    料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等

上 閥蓋：與閥體成一整體 -45～+400℃

壓蓋型式：螺栓壓緊式

填    料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

■ 閥內組件

閥芯型式：球型閥芯

流量特性：快開特性

材    料：鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）

額定行程：全開90°

■ 執行機構

型    式：DA、SR、AW、GT單作用、雙作用活塞式執行機構

供氣壓力：400～700KPa

氣源接口：G1/4〞、G1/8〞、G3/8〞、G1/2〞

環境溫度：-30～+70℃

■ 閥作用型式

單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)

雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)

■ 附件

電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
