■ 概述

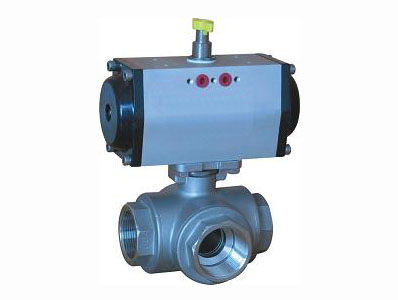

ZSHQR氣動O型三通球閥由氣動活塞式執行機構和三通O型球閥組成。改變球芯與管道的相對位置，可以對三條管路的流體實行不同的組合控制。

該產品以壓縮空氣為動力源，接受控制系統的開關信號，通過電磁閥換向，操作球閥按規定要求對管路進行切換。

T型三通可使三路正交的管道互相連通，即起合流或合流作用，也可以使其中兩條連通而切斷另一條管道。

L型三通只能連通相互正交的兩條管道或切換方向，即起分配作用。

■ 閥體

型    式：直通鑄造球型閥

公稱通徑：15、20、25、32、40、50、65、80、100、125、150mm

公稱壓力：PN1.6、2.5、4.0、6.4MPa

法蘭標準：JB/T79.1-94、79.2-94等

材    料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等

上 閥 蓋：與閥體成一整體 -45～+250℃

壓蓋型式：螺栓壓緊式

填    料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

■ 閥內組件

閥芯型式：球型閥芯

流量特性：快開特性

材    料：鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）

額定行程：全開90°

■ 執行機構

型    式：DA、SR、AW、GT單作用、雙作用活塞式執行機構

供氣壓力：400～700KPa

氣源接口：G1/4〞、G1/8〞、G3/8〞、G1/2〞

環境溫度：-30～+70℃

■ 閥作用型式

單作用執行機構：氣關式(B)、氣開式(K)--失氣時閥芯復位

雙作用執行機構：氣關式(B)、氣開式(K)--失氣時閥位保持(FL)

■ 附件

定位器（HEP型、YT1000型）、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
